  • 多年对电路板的维修经验,说几点我的看法:
    新闻分类:行业资讯   作者:handler    发布于:2018-10-314    文字:【】【】【

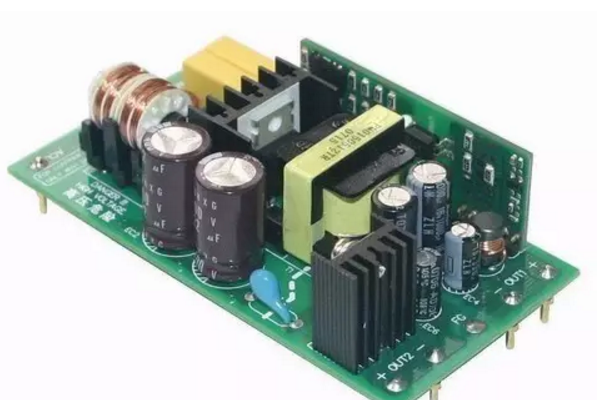

    电路板维修

    根据多年对电路板的维修经验,说几点我的看法:

     1,问,问问使用者电路板在设备中的作用,以及损坏时的故障现象。

     2,闻,闻一闻电路板有没有异味,糊味。

     3,看,仔细观察电路板上的器件,比如电容有没有鼓包的,漏液的,电阻有没有断裂的,集成块有没有变形的,管脚有没有开焊的,焊盘有没有烧焦烧糊烧断的现象。

     4,听,如果经过简单的测量确认没有短路,可以在确认电压,极性的情况下加电,听一听有没有异常的声音。

     5,摸,在加电的情况下,当然指的是5V,12V,24V,的安全电压的情况下,可以用手背感受一下器件的温度,有没有过热的。或者升温比较快的另外就是遵循从简到繁的原则

     1,先用万用表将电路板上的容易损坏的器件检测一边,如保险管,大功率电阻,二极管,三极管,

    IGBT,可控硅等。

     2,用万用表的电阻档将电路板上的所有电阻测试一遍,看是否有变值或开路的。

     3,电路板上有继电器的,要将继电器从电路板上取下来,加相应的电压,使继电器触点吸合,测量触点接触是否良好。

     4,认真分析电路板的电路结构,是否是双通道或多通道,如果是,那就可以先进行静态比较,用万用表的电阻档针对每个器件的管脚进行测量,相同的电路结构,相同的器件,如果出现阻值不一样,那就要找出不一样的原因。这样也许就找到故障点了。

      电路板维修

    下面介绍一下电路板上的常用元器件:



    1 、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,



    电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信的频率,C表示电容容量)

    2、电容识别方法,电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法

    3种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1法拉=103 毫法=106

    微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示

    6字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。如:102表示10×102PF=1000PF 22表示22×104PF=0.22 uF

    3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J 表示容量为0. 1 uF、误差为±5%



    4、故障特点在实际维修中,电容器的故障主要表现为:(1)引脚腐蚀致断的开路故障

    (2)脱焊和虚焊的开路故障。

    (3)漏液后造成容量小或开路故障。



    (4)漏电、严重漏电和击穿故障。



    2,晶体二极管在电路中常用“,D”加数字表示,如:D5表示编号为5的二极管。



    1、二极管的作用二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通

    电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、

    编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。



    2、识别方法,二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P

    N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

    3、测试注意事项用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二

    极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。



    1、稳压二极管的稳压原理:

     稳压二极管的特点就是击穿后,其两端的电压基本保持不变。这样,当把稳压管接入电路以后,

    若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。

    2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这

    3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。常用稳压二极管的型号及稳压值如下表:型号1N4728,1N4729,1N4730,1N4732,1N4733,1N4734,1N4735,1N4744,1N4750,1N4751



    3,电感在电路中常用“L”加数字表示,如:L6表示编号为

    6的电感。电感线圈是将绝缘的导线在绝缘的骨架

    上绕一定的圈数制成。直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈

    时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以

    电感的特性是通直流阻交流,频率越高,线圈阻抗越大。电感在电路中可与电容组成振荡电路。电

    感一般有直标法和色标法,色标法与电阻类似。如:棕、黑、金、金表示

    1uH(误差5%)的电感。电感的基本单位为:亨(H)换算单位有:1H=103mH=106uH。



    4、晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。



    1、特点

     晶体三极管(简称三极管)是内部含有2个PN结,并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9014、9018、9013、9012等型号。



    2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法。为了便于比较,

    将晶体管三种接法电路所具有的特点列于下表,供大家参考。名称共发射极电路共集电极电路(射极输出

    器)共基极电路输入阻抗中(几百欧~几千欧)大(几十千欧以上)小(几欧~几十欧)输出阻抗中(几

    千欧~几十千欧)小(几欧~几十欧)大(几十千欧~几百千欧)电压放大倍数大小(小于

    1并接近于1)大电流放大倍数大(几十)大(几十)小(小于

    1并接近于1)功率放大倍数大(约30~40分贝)小(约10分贝)中(约15~20分贝)频率特性高频差好好应用多级放大器中间级,低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路



    3、在线工作测量

     在实际维修中,三极管都已经安装在线路板上,要每只拆下来测量实在是一件麻烦事,并且很容易损坏

    电路板,根据实际维修,有人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法,供

    大家参考:类别故障发生部位测试要点e-b极开路Ved>1v Ved=V+e-b极短路Veb=0v Vcd=0v Vbd升高Re开路Ved=0vRb2开路Vbd=Ved=V+Rb2短路Ved约为0.7V.

    注意事项

     1,尽量少用电烙铁,以防止损坏焊盘和过孔,需要更换元器件时,要确保将过孔内的焊锡吸干净,使器件的脚与焊盘脱离,切忌生拉硬拽。

     2,电路板焊接完成后必须要清洗,防止焊锡渣造成短路。

     3,对于较细的焊盘和较小的器件,焊接时间要短要迅速。
